Herstellung einer Landkarte fürs WWW

Oft braucht man eine kleine Übersichtskarte für einen Reisebericht oder eine Anfahrtsskizze und findet nie die, die das enthalten, was man möchte oder die Farben passen überhaupt nicht zum Rest der Seite. Daher hier eine kurze Anleitung am Beispiel von Kambodscha, wie man sich mit Inkscape selber eine hübsche Landkarte herstellen kann.

Rohdaten beschaffen

Zunächst surft man den DEMIS-Mapserver an und lässt sich den gewünschten Ausschnitt anzeigen. Das Fenster sollte in etwa die doppelte Grösse der endgültigen Karte haben. Nun speichert man sich von den verschiedenen Layer Bilder ab:

  • Als erstes links alle Layer ausschalten und das Ergebnis als coastline.gif speichern. Dieses Bild wird benötigt, um die Küstenlinie zu extrahieren.
  • Layer Hillshading, Topography und Bathymetry einschalten und als relief.gif speichern. Dieses Bild dient später als Hintergrund.
  • Obige Layer wieder ausschalten und Rivers, Streams und Waterbodies einschalten, speichern als water.gif. Mit diesem Bild können später die Flüsse und Seen eingezeichnet werden.
  • Alle Layer ausschalten und Borders einschalten, speichern als borders.gif. Damit erhält man ein Bild mit den Landesgrenzen.
  • Für andere Länder sind noch weitere nützliche Ebenen vorhanden, die man sich gegebenenfalls einzeln oder zusammen speichern sollte.

Vorlagen für die vektorisiserte Karte erzeugen

Um die Küstenlinie zu erhalten, lädt man sich coastline.gif in einem Grafikprogramm und ändert das Bild so, dass alle Landmassen schwarz und alle Meere weiss sind und speichert es. Genauso verfährt man mit den Flüssen: Flüsse schwarz, alles andere weiss.

Coastline.gif Borders.gif Water.gif

Vektorisieren

Achtung: Bei Ländern weit weg vom Äquator scheint die Karte völlig verzerrt zu sein. Das liegt daran, dass DEMIS eine einfache Zylinderprojektion verwendet, welche alle Gebiete fern vom Äquator im Verhältnis zu breit anzeigt. Bei kleinen Gebieten wie z.B. der Schweiz kann die Korrektur als einfache horizontale Skalierung erfolgen. Der Faktor ergibt sich aus dem Cosinus der geografischen Breite.

Bei grösseren Gebieten kann man die Bilder z.B. in Gimp perspektivisch verzerren. Für ganz grosse Gebiete kann das jedoch immer noch zu ungenau sein.


Fehler beim Erstellen des Vorschaubildes: Datei fehlt
Vektorisieren mit Inkscape

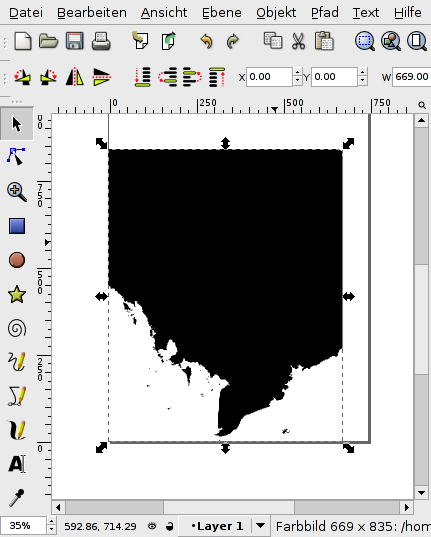

Die Küstenlinie kann man in Inkscape automatisch vektorisieren. Dazu coastline.gif in Inkscape öffnen und erstmal x- und y-Koordinate auf Null setzen (vgl. Screenshot). Danach aus dem Menü Pfad den Punkt Bitmap vektorisieren auswählen. Wir benutzen die Methode Helligkeitswert mit der Standardeinstellung 0.45. Ok anklicken und den Dialog schliessen. Das importierte coastline.gif kann man jetzt aus der Zeichnung löschen. Dann den Fülldialog (Objekt, Füllung und Linie) öffnen, Füllung ausschalten, Linienfarbe einschalten und die gewünschte Dicke wählen.

Als nächstes die Flüsse und Seen: Datei, Importieren, water.gif auswählen. Jetzt gleich wieder die x- und y-Koordinate auf 0 setzen. Wieder Bitmap vektorisieren mit den gleichen Einstellungen. Nachher jedoch nur die Füllfarbe anpassen.

Die Grenzen sind nun etwas kniffliger. Hier werden zwei Ausgangsdateien benötigt, eine für die Grenzen des Landes selbst, eine für die reinen Auslandsgrenzen. Das sieht zum Beispiel so aus:

Borders-i.gif Borders-a.gif

Vom Ende der Grenzen wurde jeweils eine gerade Linie gezogen, damit später der Anfang der Grenze gut erkennbar wird. Jetzt werden die beiden Dateien nacheinander importiert und wie gehabt vektorisiert. Danach muss man mit dem Punkt-Werkzeug die überflüssigen Teile (eben die geraden Linien) entfernen.

Fehler beim Erstellen des Vorschaubildes: Datei fehlt

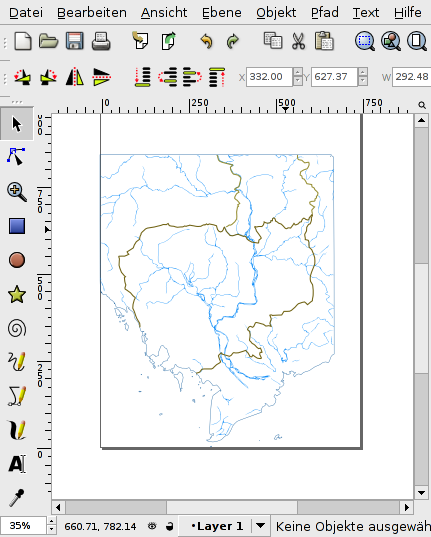

Grundkarte ohne Relief
Jetzt ist die Grundkarte fertig und man kann das Relief importieren und ganz nach hinten setzen. Um den Kontrast zu verbessern, kann man dem Relief eine Teiltransparenz verpassen, ein sinnvoller Wert ist 0.85 (im Fülldialog ganz unten).

Danach können Strassen, Eisenbahnlinien und Städte eingezeichnet werden, eventuell müssen auch noch Seen ausgefüllt werden. Auch die Grenzen und Flüsse brauchen oft noch ein wenig Nacharbeit:

Border1.png Border2.png

Export der fertigen Karte

Nun legt man noch ein Rechteck um den gewünschten Ausschnitt und wählt dieses aus, dupliziert es, füllt das Duplikat mit weiss und legt es ganz nach unten. Das ist nötig, da sonst das Endergebnis teilweise transparent ist wie das Relief. Dann kann man über Datei, Bitmap exportieren und den Reiter Auswahl den Kartenausschnitt als PNG-Datei exportieren.


FarbenObjekt Randfarbe Füllfarbe Schrift/Strichstärke
Seen 83c7f8 0
Flüsse 118ef8 0
Küstenlinie 0a5697 1px
Grenze (Inland) 6f6111 3px
Grenze (Ausland) 978f34 3px
Eisenbahn 473a0b 1.3px (gestrichelt)
Strasse fdff00 2.5px
Ländernamen 363533 Freesans Bold 20px
Meeresnamen 54a6dc Freesans Bold Oblique
Städtenamen 000000 Freesans Bold 12px

Beispieldatei

Beispielkarte Kambodscha Lizenz: CC-by-sa 1.0
